双筒微型直回式回油过滤器SFAX-250×10
该过滤器是由两只单筒过滤器、换向阀、旁通阀、发讯器、扩散器等组成。它被安装在油箱顶部，可在系统不停机的情况下更换滤芯，适用于连续工作的液压系统回油精过滤，用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等，使流回油箱的油液保持清洁，以利于系统中的油液循环使用。
当一只过滤器的滤芯堵塞致使进出口压差为0.35MPa时，发讯器发讯，这时，转动换向阀，使备用滤油器工作，然后更换已堵塞的滤芯。
在因故不能及时更换已堵塞滤芯，使进出油口压差进一步上升到0.4MPa时，旁通阀自动开始工作，从而保护滤芯及系统正常工作，但用户应尽快更换滤芯。
因设计采用了直回滤油，从而更换滤芯或向油箱加油变得非常方便，只需旋开过滤器滤盖即可更换滤芯或向油箱加油，每个滤头设有2只M18x15油口，可在任何一处安装发讯器。
扩散器设置在回油筒体底部，能使回油的介质平稳地流入油箱内，不易产生气泡，减少了空气的重新进入，并减弱已沉积污染物的骚动。
滤芯采用新型化纤过滤材料，具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点，其过滤精度以绝对过滤精度标定，过滤比β3、5、10、20≥200，过滤效率n≥99.5%，符合 ISO标准。
双筒微型直回式回油过滤器SFAX-250×10技术参数：
1.过滤精度：10μm
2.公称流量：250L/min
2.公称压力：1.6Mpa
3.过滤介质：液压油
4.工作温度：-30℃~110℃
5.过滤材料：玻璃纤维
6.骨架：不锈钢外骨架
7.密封圈：丁腈橡胶
8.连接方式:管式连接/法兰连接

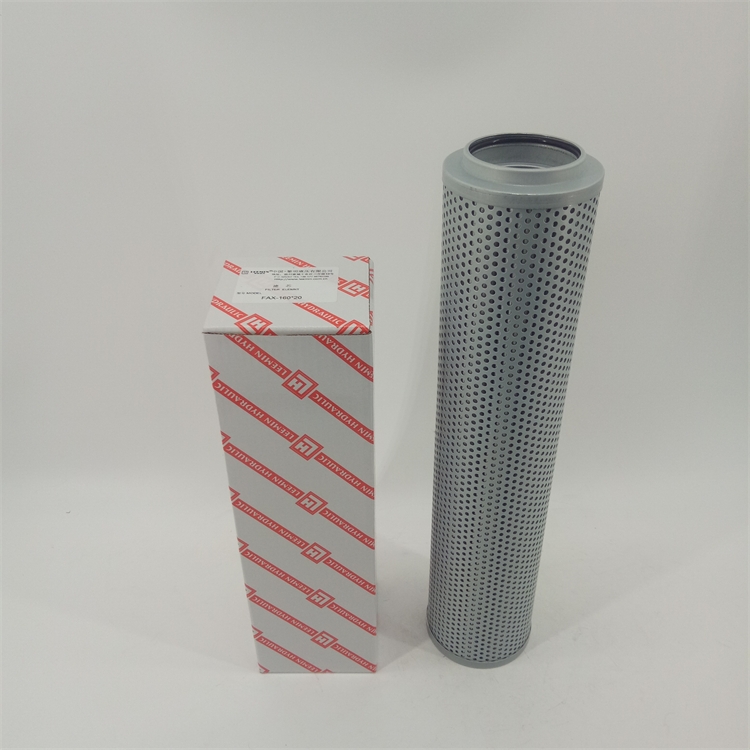

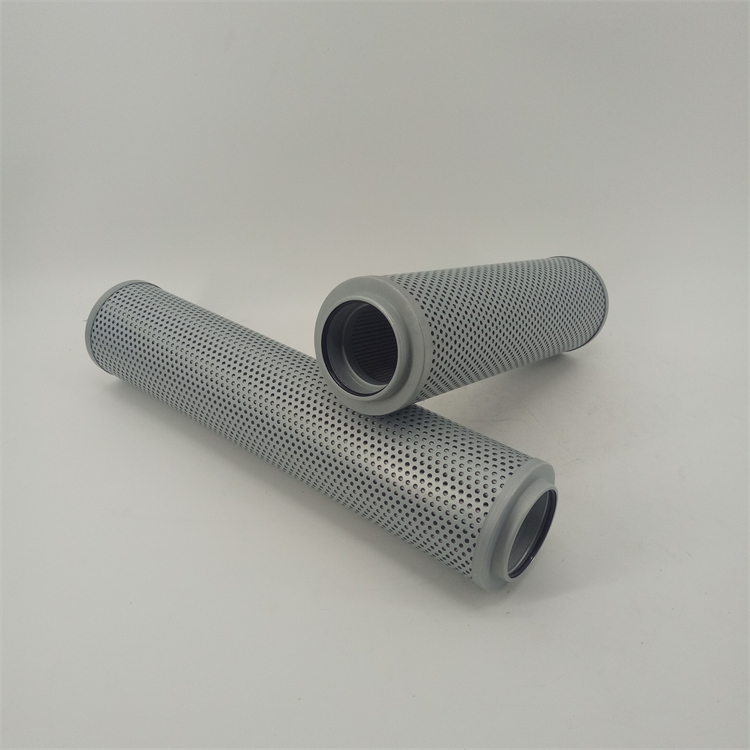

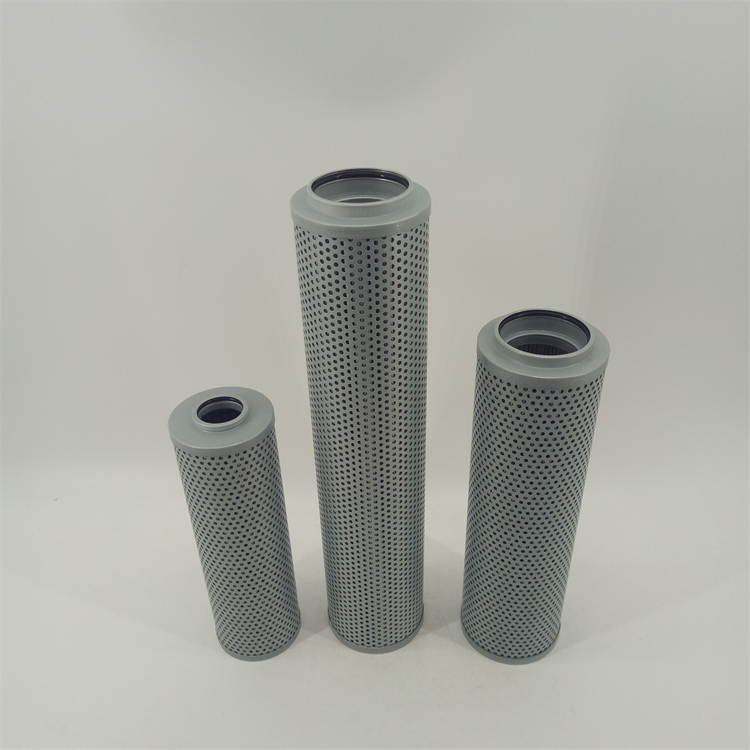

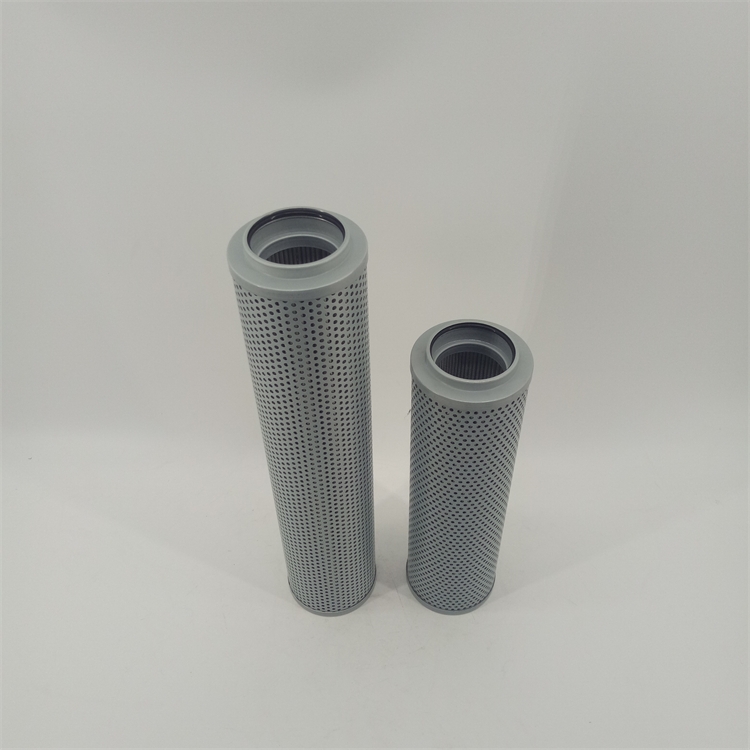

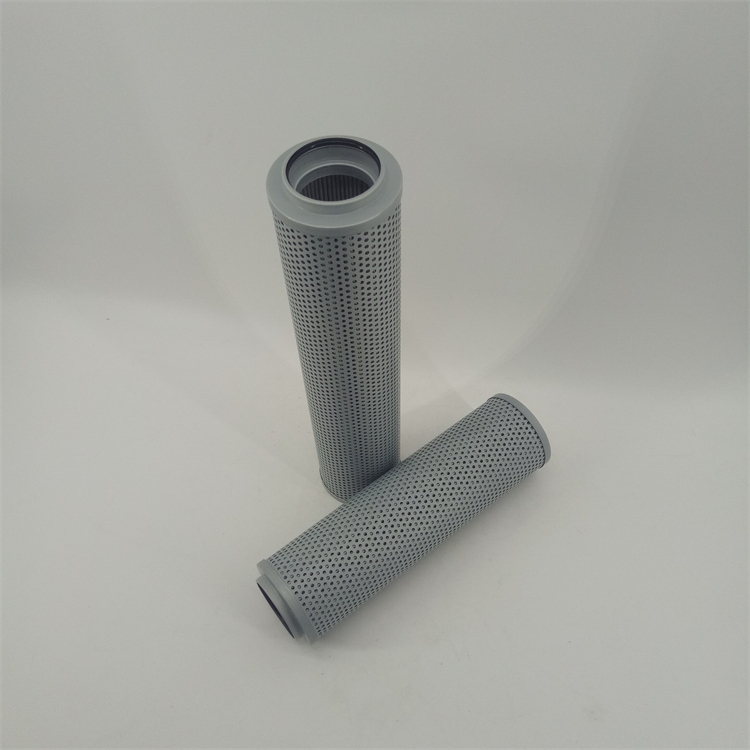

双筒微型直回式回油过滤器SFAX-250×10产品实拍：
