HF400PP005A01横向折叠大流量滤芯
大流量滤芯HF400PP005A01是过滤系统的核心过滤单元，大流量滤芯采用了专利的水平打摺技术，在有限的空间内使过滤介质面积化，同时专利的折叠技术可以确保流体通过滤芯时，每个单位面积过滤介质都有流体通过，确保过滤介质面积完全转换化有效过滤面积。
大流量滤芯HF400PP005A01超过常规滤芯20倍的通量： 外通内畅的流向方式，3英寸的滤芯内径，使单只滤芯流量达到70吨/小时。
大流量滤芯HF400PP005A01精度和过滤效率为在5微米时为99.9%，HF400PP005滤芯在测试过程中，5微米的过滤效率大于99.9%，而且对3微米颗粒杂质的过滤效率也达到99.5%以上。意味在实际应用中，大流量滤芯可以过滤比精度还小的固体颗粒杂质。
大流量滤芯HF400PP005A01超长寿命的滤芯:对传统滤芯而言，高过滤效率、高容纳杂质能力（容污能力）和使用寿命往往无法寻求一个平衡点。即产品过滤效率高的话，其容污能力和使用寿命可能往往较短，反之。大流量滤芯由于自身的技术优势和独特设计很好的平衡了过滤效率、容污能力和使用寿命三者之间的关系，做到了99.9%的过滤效率，而且产品容污能力强，在相似应用中，单只滤芯的容污能力达到10公斤，容污能力强，使用寿命也长。

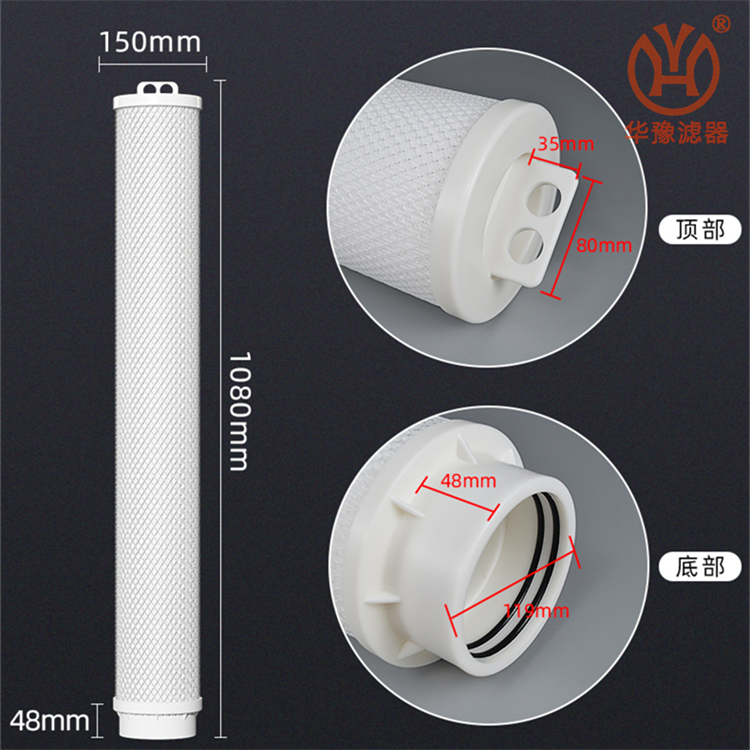

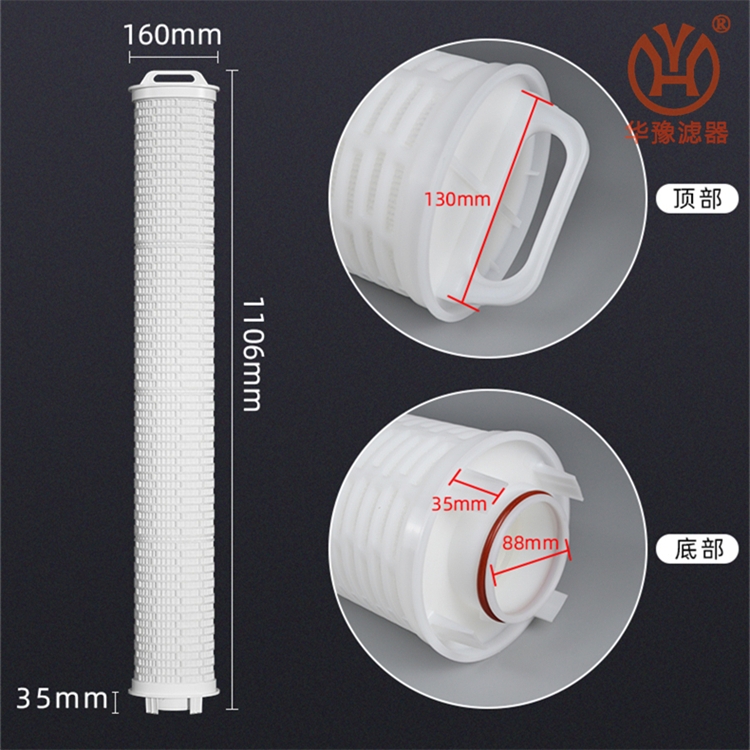

大流量滤芯HF400PP005A01人性化的设计：为了方便操作，大流量滤芯采用了手柄式人性化设计，滤芯安装时，只需将滤芯插入定位柱，滤芯到底后旋转90度就可以确保密封。底部采用单O型圈密封和滤芯导向定位设计。密封部分为滤芯底部连接件上的O型圈及其凹槽，当滤芯插入定位柱时，滤芯上的O型圈与定位柱上的圆柱内面相配合，实现密封。滤芯底部连接件上均匀分布4个导向翅片，当滤芯插入定位柱时，导向翅片首先与定位柱外沿相接触，引导滤芯方便顺利的插入定位柱内。同时，为了防止高流量下滤芯移位造成旁漏，还采用了滤芯锁紧定位设计，当滤芯插入定位柱内部时，滤芯底部的翅片插入定位柱卡槽底部，这时慢慢旋转滤芯90度。 翅片顺着卡槽滑入锁紧槽内， 实现滤芯的锁紧。 当更换滤芯时， 反向旋转90度，则使滤芯脱离锁紧槽，很方便的被拉出，更换非容容易。符合人机工程学设计的末端手柄旨在实现快速简便的安装和拆卸，无需使用特殊的工具。底部密封使用 “选装锁定”设计以提供更可靠的密封.
