篮式直通水过滤器

来源：未知  日期：2014-01-18

篮式直通过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目，通气网为40~100目，通油网为100~480目，可按用户要求制作滤网，介质温度：≤200-450℃

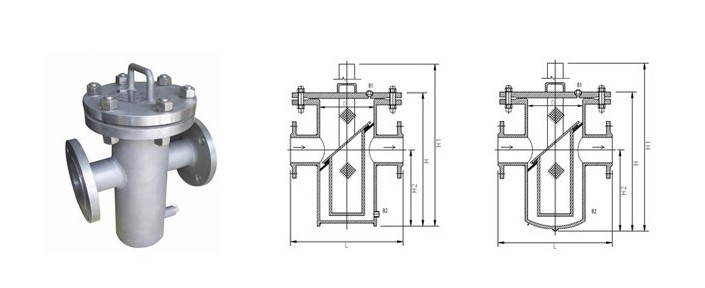

篮式直通过滤器的产品安装尺寸与参数

公称直径 DN	结构尺寸				管塞N
	L	H	H1	D0
25	180	260	160	Φ76	ZG3/4"
32	200	270	160	Φ76	ZG3/4"
40	260	300	170	Φ108	ZG3/4"
50	260	300	170	Φ108	ZG3/4"
65	330	360	210	Φ133	ZG3/4"
80	340	400	250	Φ159	ZG3/4"
100	400	470	300	Φ219	ZG3/4"
125	480	550	360	Φ273	ZG3/4"
150	500	630	420	Φ273	ZG3/4"
200	560	780	530	Φ325	ZG3/4"
250	660	930	640	Φ426	M20×1.5
300	750	1200	840	Φ478	M20×1.5

 篮式直通过滤器_篮式直通过滤器生产厂家-华豫水滤芯供应
篮式直通过滤器订货须知:
1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件 10.使用介质成分
