一、挡板式汽水分离器工作原理
通过五级分离—降速、离心、碰撞、变向、凝聚等原理，除去压缩空气（气体）中的液态水份，达到净化的作用。常安置在后冷却器的后面。
二、挡板式汽水分离器II型产品特点
■除水效率高：可除去99%的液态水份
■体积小、重量轻。
■安装方便，管道式连接、可悬挂安装。
■免维护、可靠性好。
■寿命长:可使用20年。
■按GB150压力容器标准制造，安全可靠。
■可选配：自动排水器或手动排水器；液位计；不锈钢材料；高的压力。

三、挡板式汽水分离器II型技术参数

设计压力	1．0MPa
水压试验压力	1．25 MPa
设计温度	80℃
腐蚀裕度	1mm
分离效率	99%
材料	Q235-B

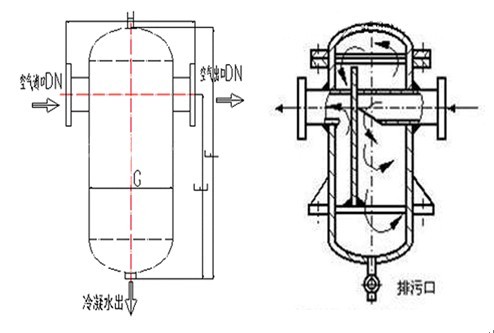

四、挡板式汽水分离器II型规格型号

型号	口径	外形尺寸mm				处理量m3/min	排污口尺寸	配套后冷却器型号
型号	口径	E	F	G	H	处理量m3/min	排污口尺寸	配套后冷却器型号
HYDBQF-32	DN32	280	400	133	330	6	自动放水阀	HL4/1 ,HL2/1
HYDBQF-50	DN50	400	600	159	360	18	自动放水阀	HL5/1,6/1,
HYDBQF-65	DN65	400	600	159	360	18	自动放水阀	HL10/1
HYDBQF-80	DN80	510	760	219	420	42	自动放水阀	HL13/1,20/1
HYDBQF-100	DN100	580	850	273	480	60	自动放水阀	HL40/1
HYDBQF-125	DN125	580	850	273	480	60	自动放水阀	HL60/1,70/1,80/1
HYDBQF-150	DN150	650	990	426	630	120	自动放水阀	HL100/1
HYDBQF-200	DN200	630	1040	426	630	150	自动放水阀	HL150/1
HYDBQF-250	DN250	770	1180	478	680	200	自动放水阀	HL200/1
HYDBQF-300	DN300	840	1300	630	830	400	自动放水阀	HL370/1
HYDBQF-400	DN400	1180	1910	820	1090	600	自动放水阀	HL370/1
