Y型过滤器DN350 华豫直供

来源：未知  日期：2022-04-14

Y型过滤器DN350是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
工作原理
Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作 。
技术参数：
1、介质温度：-30~120℃;
2、工作压力：1.0MPa;
3、材质：壳体（碳钢），滤网（304）;
4、过滤精度：5μm;
5、连接形式：法兰连接;
6、流动方向：单向;
7、口径：DN350mm;
质量检验标准
（1）ISO 2941 滤芯- 滤芯抗破裂性试验方法
（2）ISO 2942 滤芯-液压滤芯结构完整性试验方法
（3）ISO 2943 滤芯- 液压滤芯材料与液体相容性试验方法
（4）ISO 3723 滤芯- 端向符合实验
（5）ISO 3724 滤芯-疲劳特性测定
（6）ISO 3968 滤芯-压差流量特性
（7）ISO 4572 滤芯-测定过滤特性的多次通过法

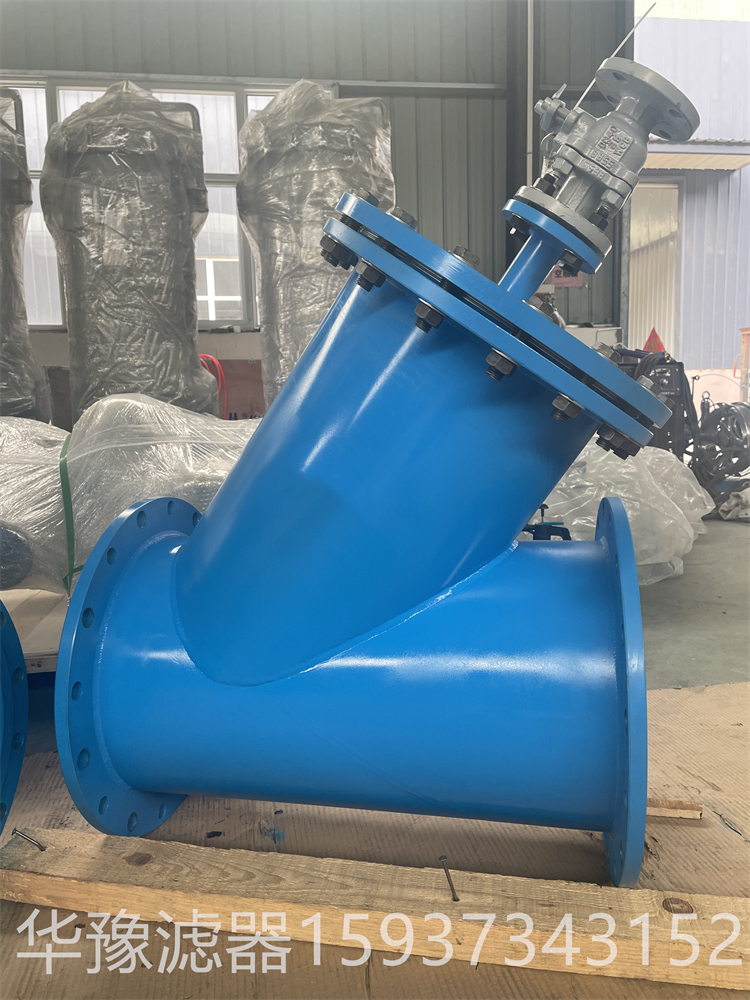

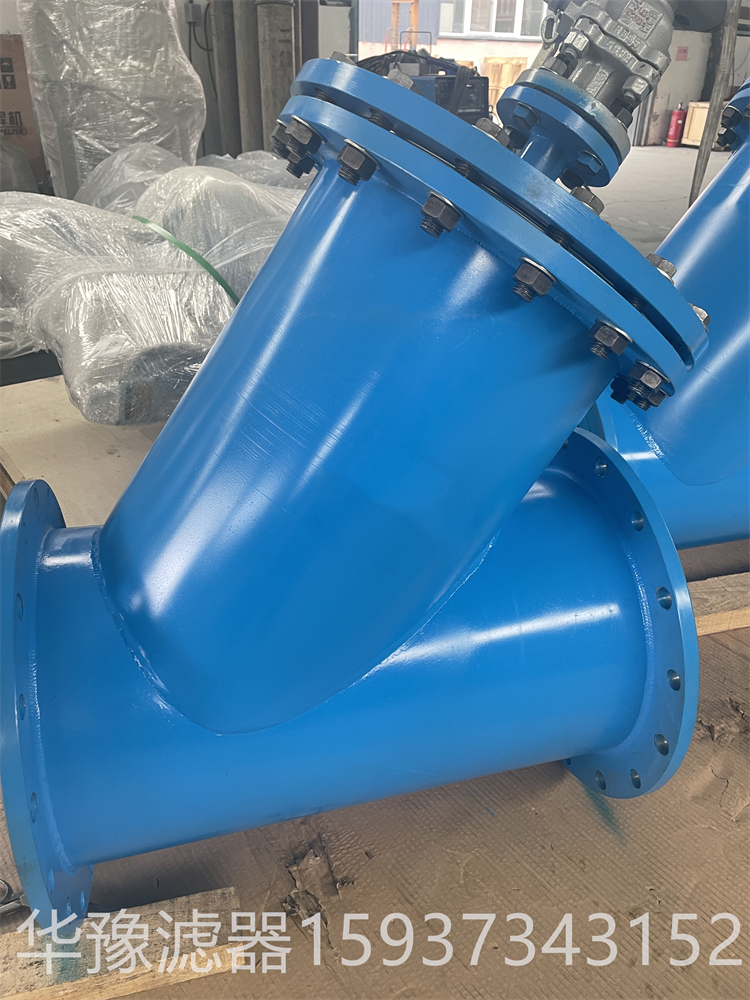

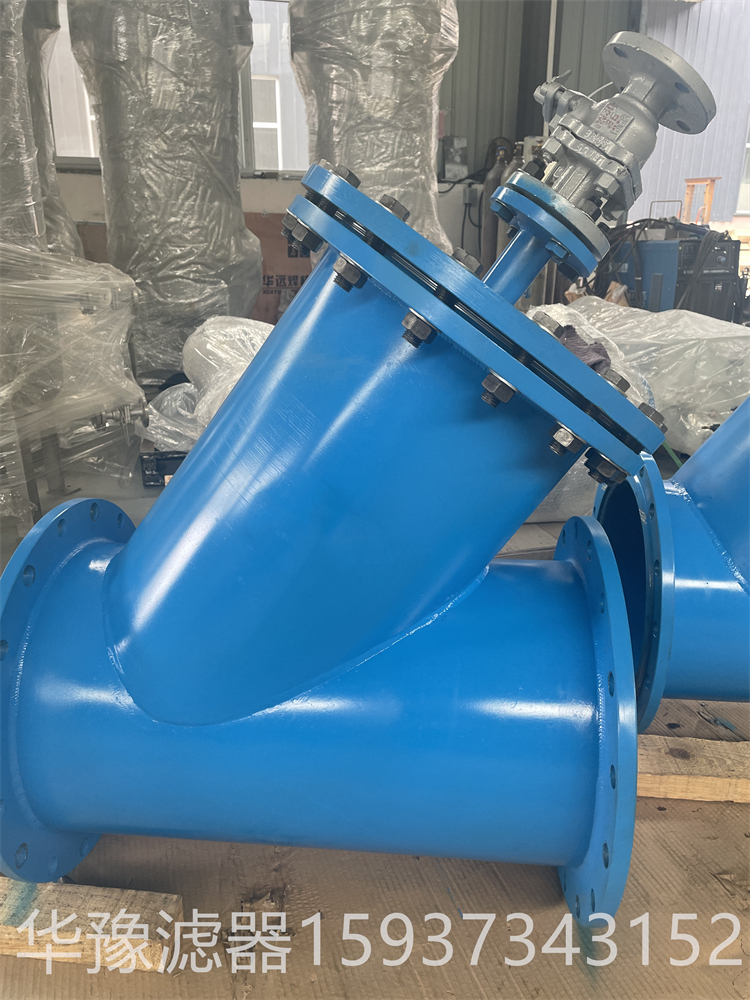

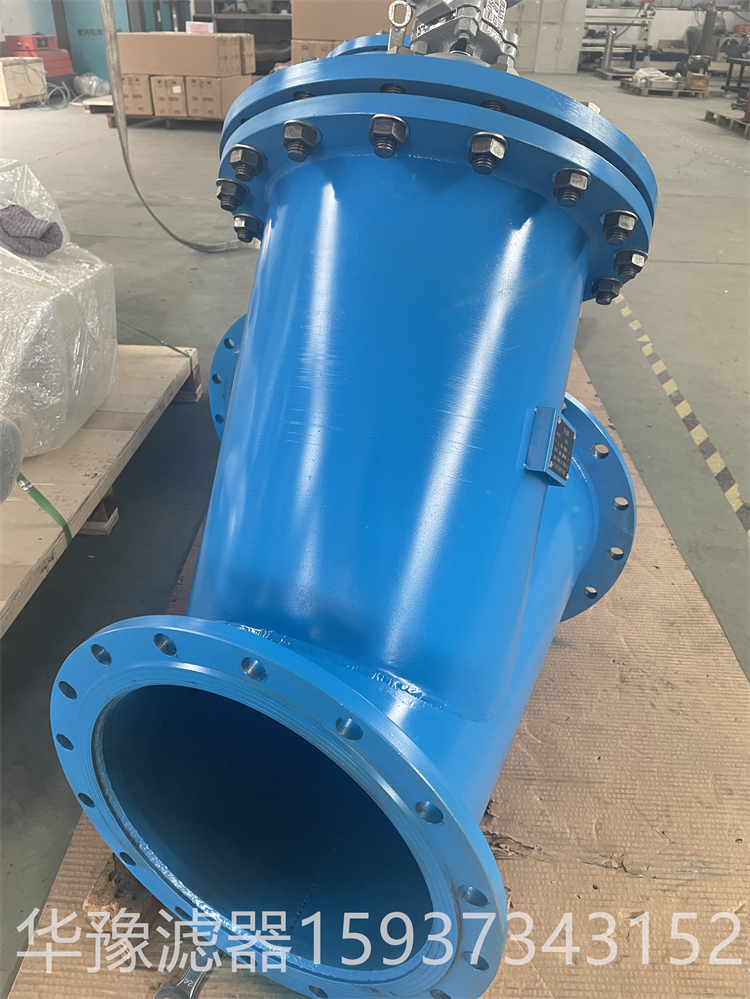

 Y型过滤器DN350产品实拍：

安装
蒸汽或气体管道：滤网朝水平方向；
液体管道：滤网朝下安装；
垂直安装：根据过滤器安装指向
产品应用
Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。
Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。与其他过滤设备相比它是中水回用工程中最有效的设备之一。而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。
新乡市华豫滤器有限公司生产销售各种油滤芯、空气滤芯、水滤芯、空压机三滤、进口替代滤芯、烧结滤芯、熔体滤芯、除酸滤芯、滤袋、滤油机、Y型过滤器、篮式过滤器、旋流除砂器、旋风除尘器、自清洗过滤器、保安过滤器、多介质过滤器、浅层砂过滤器、袋式过滤器、电厂水汽取样装置及配件、自洁式空气过滤器、脉冲袋式除尘器、除尘设备及水处理设备等产品。为客户提供售前技术咨询、售中安装调试、售后技术培训。 是集研发、生产、销售、服务为一体的综合性企业。
