TZ01B不锈钢双盘管二级冷却器

来源：未知日期：2023-02-01

TZ01B不锈钢双盘管二级冷却器

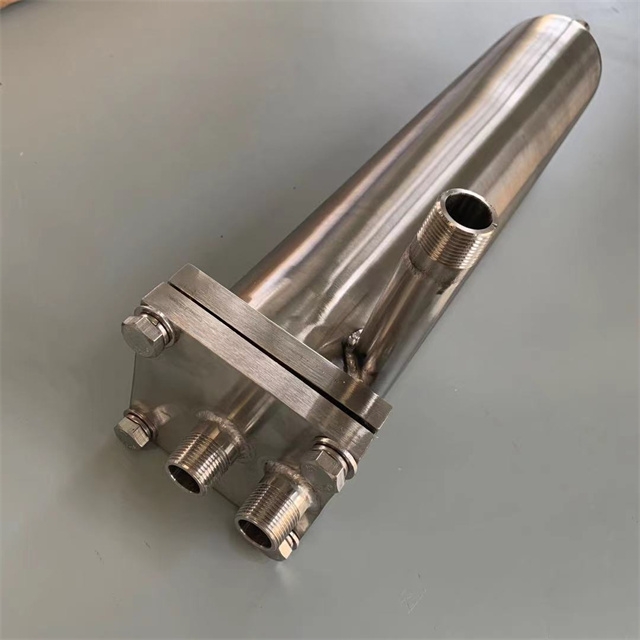

筒形冷却器结构组成：外筒体和盘管。

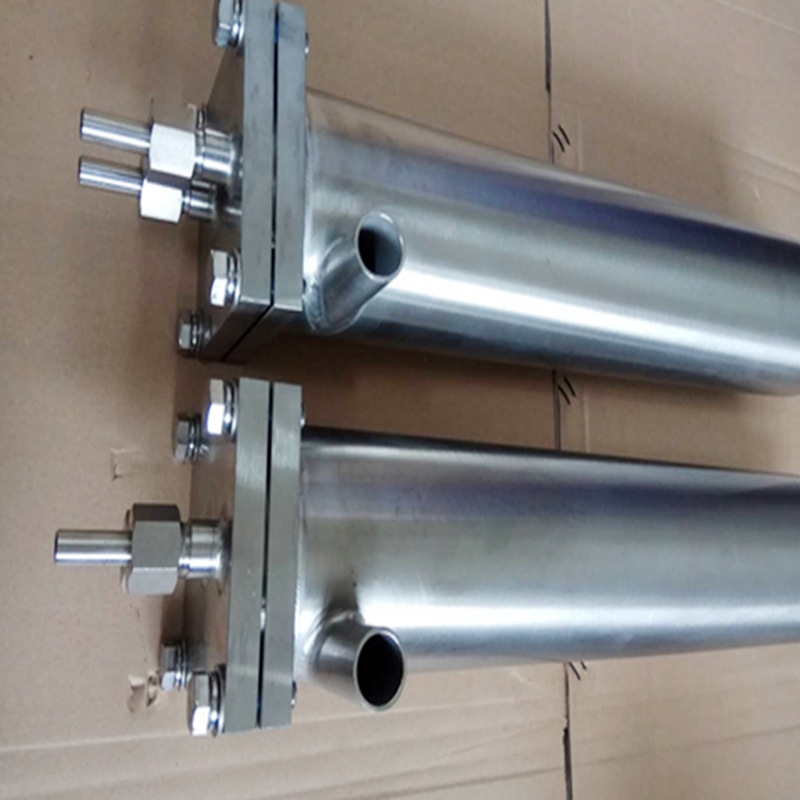

外筒体和盘管采用法兰连接，更换盘管或对冷却器进行清洗，只需松开法兰连接螺栓，取出盘管，无需拆卸冷却器筒体，非常方便。

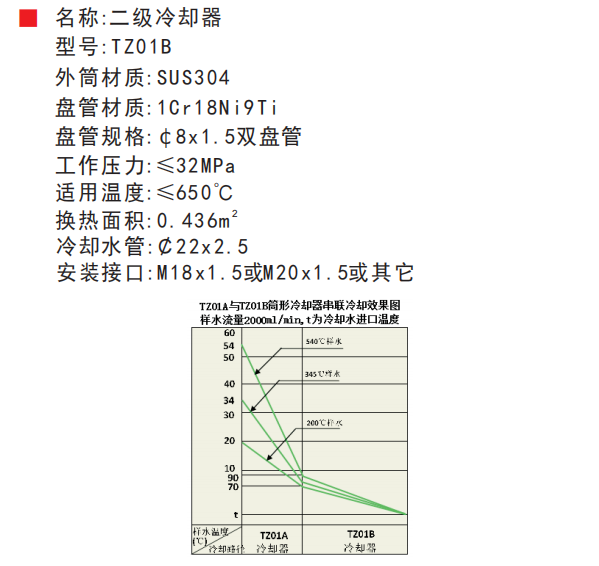

名称:二级冷却器
型号:TZ01B
外筒材质:SUS304
盘管材质:1Cr18Ni9Ti
盘管规格:￠8x1.5双盘管
工作压力:≤32MPa
适用温度:≤650℃
换热面积:0.436m
冷却水管:￠22x2.5
安装接口:M18x1.5或M20x1.5或其它
双盘管冷却器：

冷却水从底部进水，流过内盘管和外盘管两个流程，冷却水通过内盘管中间导向管引至法兰面，冷却水按先后顺序流过内、外盘管两个流程，整个过程中样水和冷却水进行逆向热交换。
