TZ01A一级冷却器（单盘管）-华豫滤器

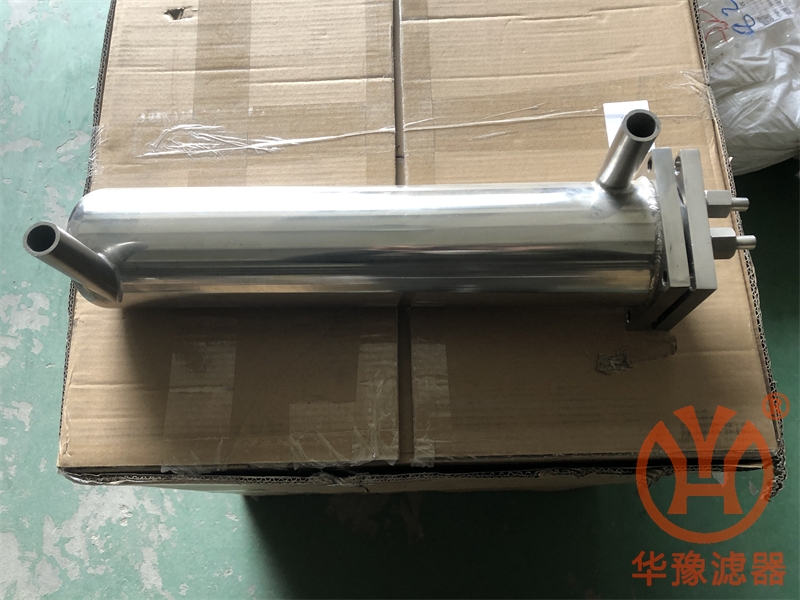

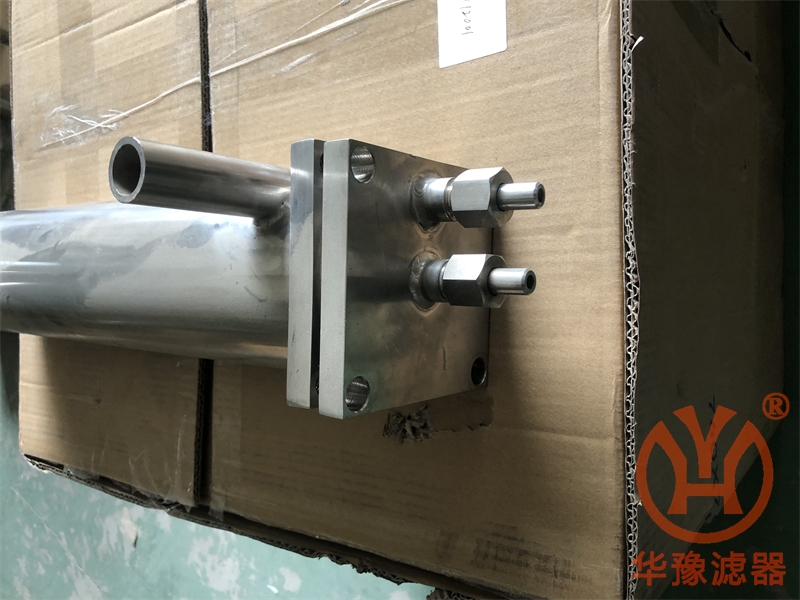

冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。

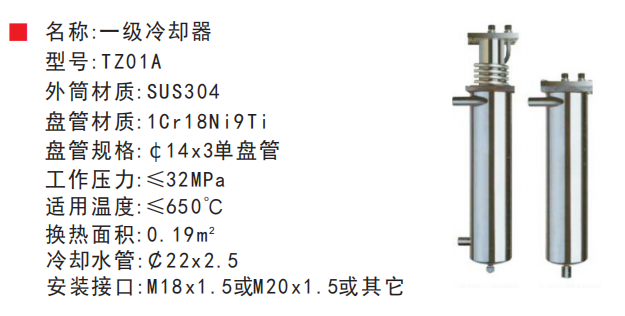

名称:一级冷却器
型号:TZ01A
外筒材质:SUS304
盘管材质:1Cr18Ni9Ti
盘管规格:￠14x3单盘管
工作压力:≤32MPa
适用温度:≤650℃
换热面积:0.19m
冷却水管:￠22x2.5
安装接口:M18x1.5或M20x1.5或其它

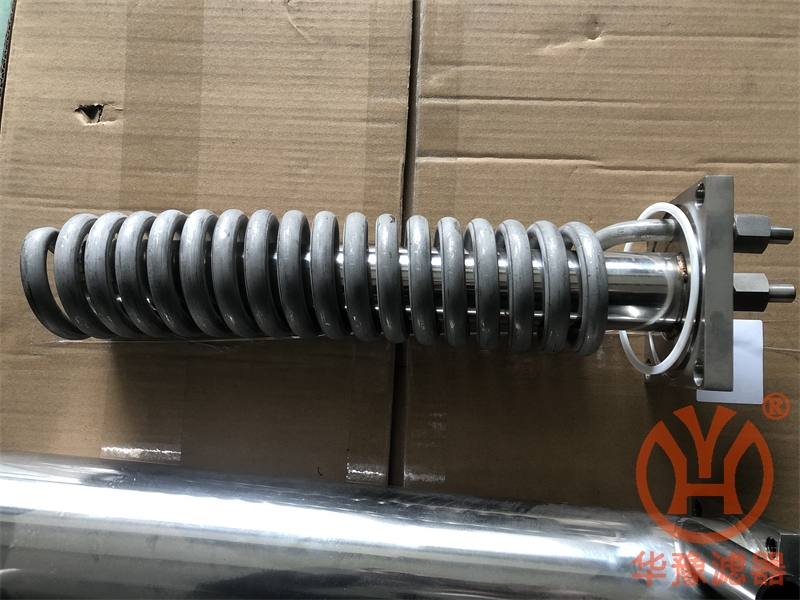

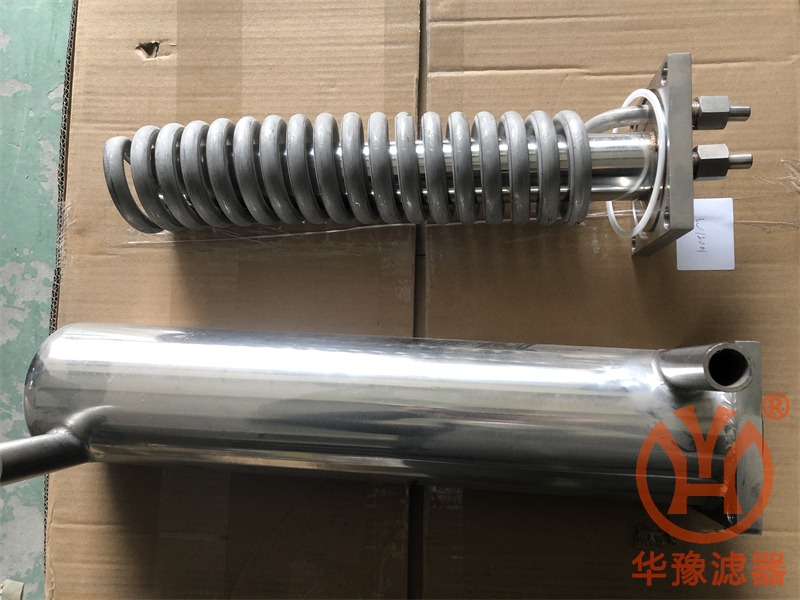

单盘管冷却器：

冷却水从底部切向进水，冷却水由下而上，样水沿螺旋管由上而下，冷却水与样水进行逆向热交换。盘管加装压水挡板，可保证冷却水的液面达到内胆的法兰下面，所以该系列冷却器与上法兰进出水的筒形冷却器相比具有重量轻，拆卸维护方便等特点。
