水样冷却器GN01A/GN01B

来源：未知  日期：2022-10-13

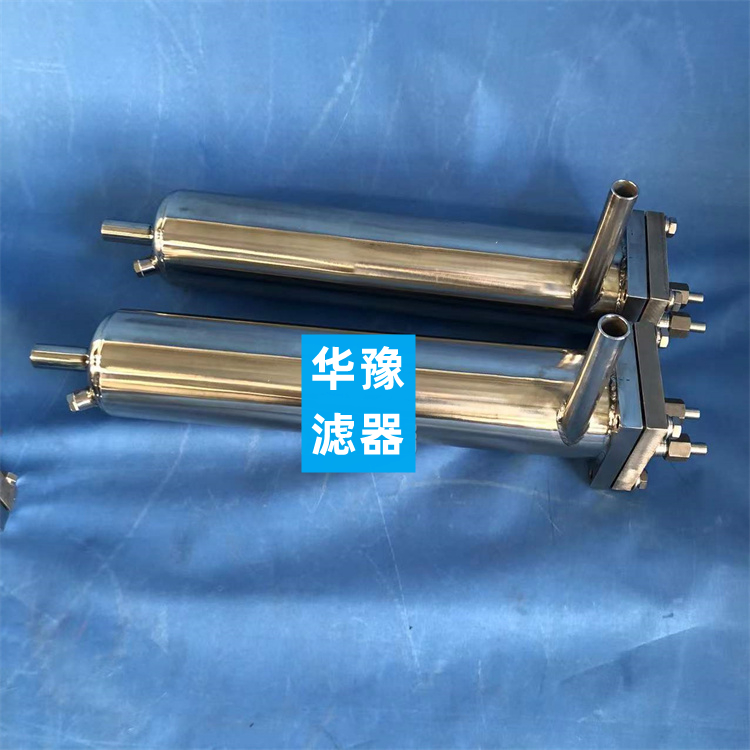

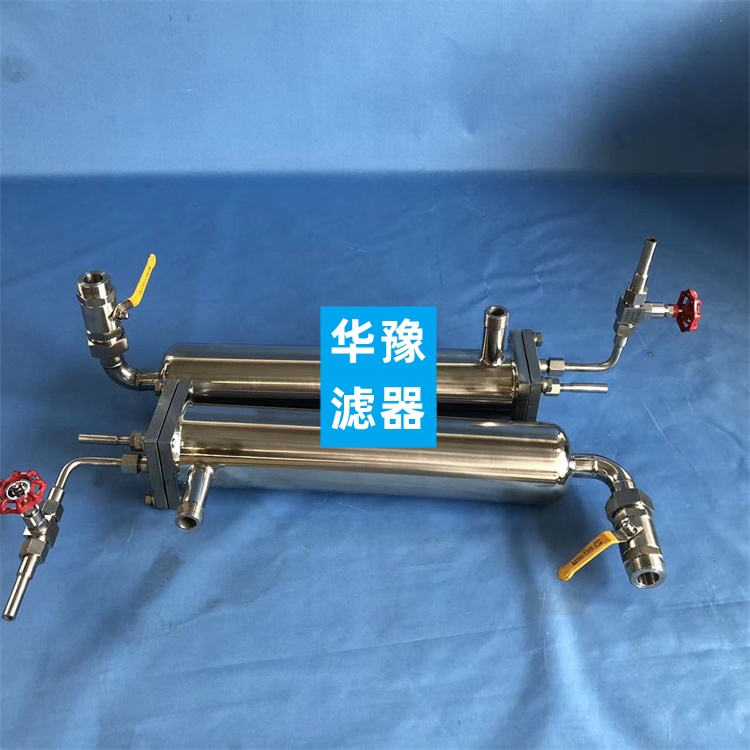

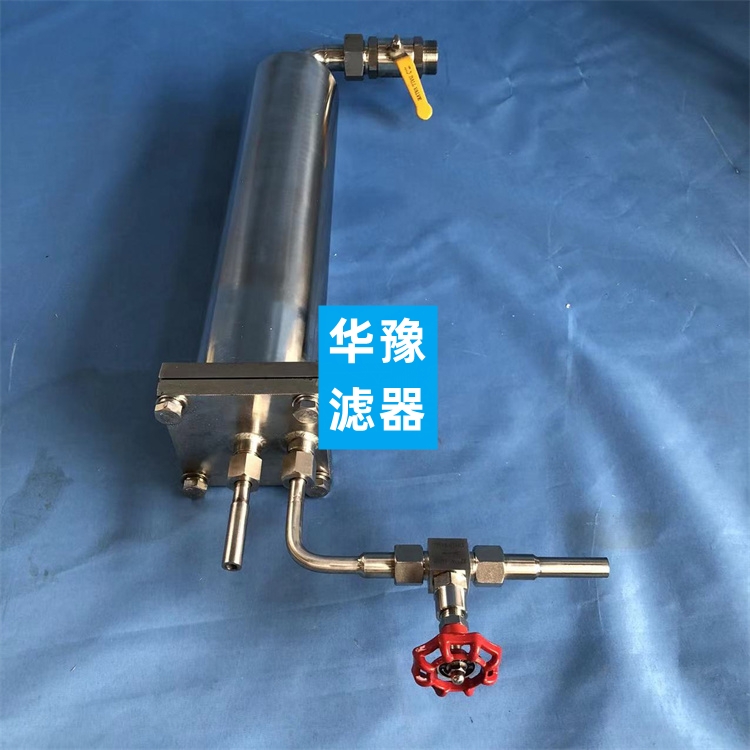

水样冷却器GN01A/GN01B
通过设置内、外层螺旋盘管，增加了螺旋盘管与冷却水的接触面积，使得传热效果更好，利用设置在外层螺旋盘管与内层螺旋盘管之间的外套在内层螺旋盘管上的套筒，保证冷却水先冷却内层螺旋盘管，同时延长了冷却水与内、外层螺旋盘管接触的时间，使得冷却效果更好。

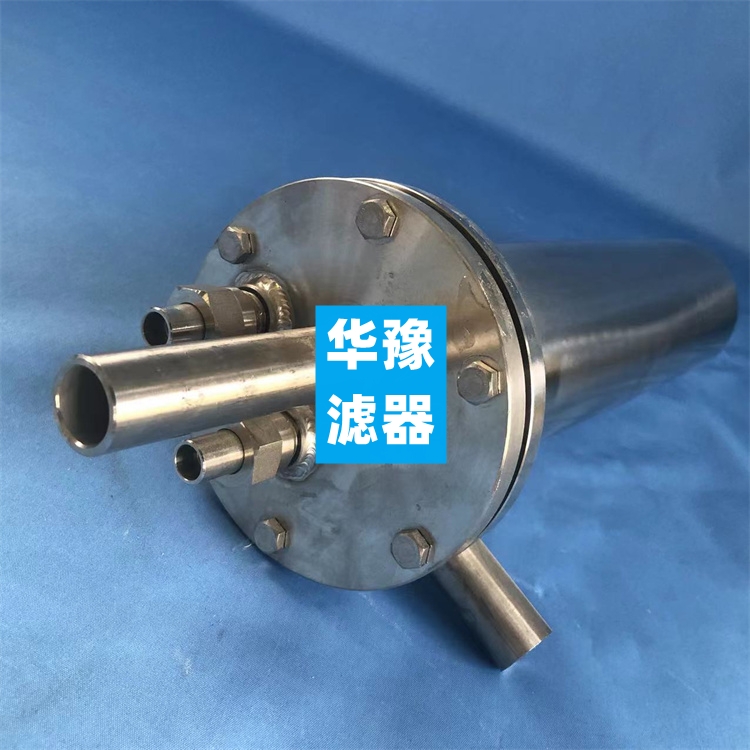

双层螺旋盘管取样冷却器，包括外筒体，在外筒体的顶部设有开口，在开口处安装有盖板，在外筒体的开口外沿上设有一圈与盖板对接的对接法兰，所述外筒体的内部设置为冷却室，冷却室的内部安装有双层螺旋盘管，所述双层螺旋盘管包括内层螺旋盘管和套装在内层螺旋盘管外的外层螺旋盘管

外层螺旋盘管的上端向外沿伸出盖板，外层螺旋盘管的上端口设置为蒸汽进口，外层螺旋盘管的下端口设置为蒸汽出口，所述内层螺旋盘管的下端口设置为内层蒸汽进口，所述内层蒸汽进口与蒸汽口相接，所述内层螺旋盘管的上端箱外延伸出盖板，在内层螺旋盘管的上端口设置为样品出口
