TZ38浮子流量计

来源:未知  日期:2022-08-16

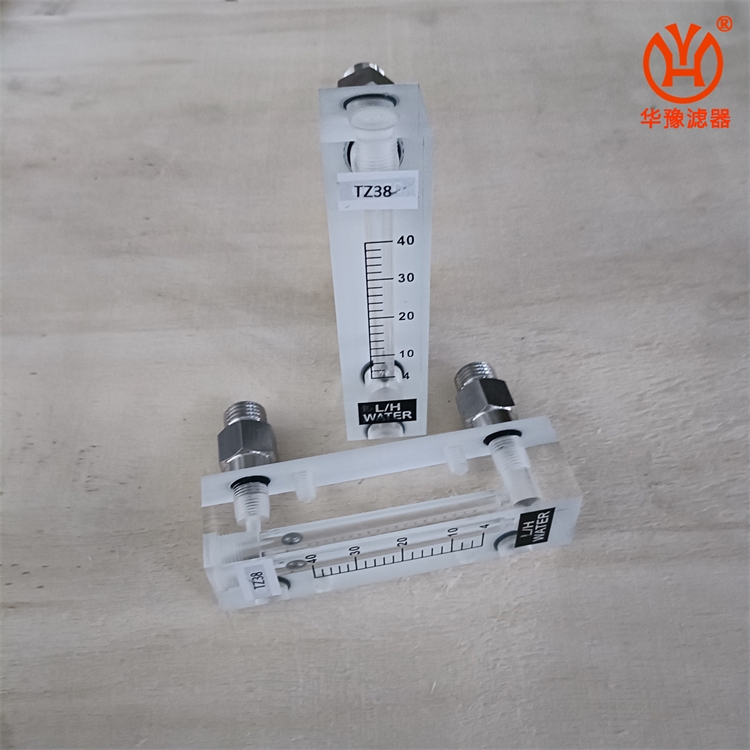

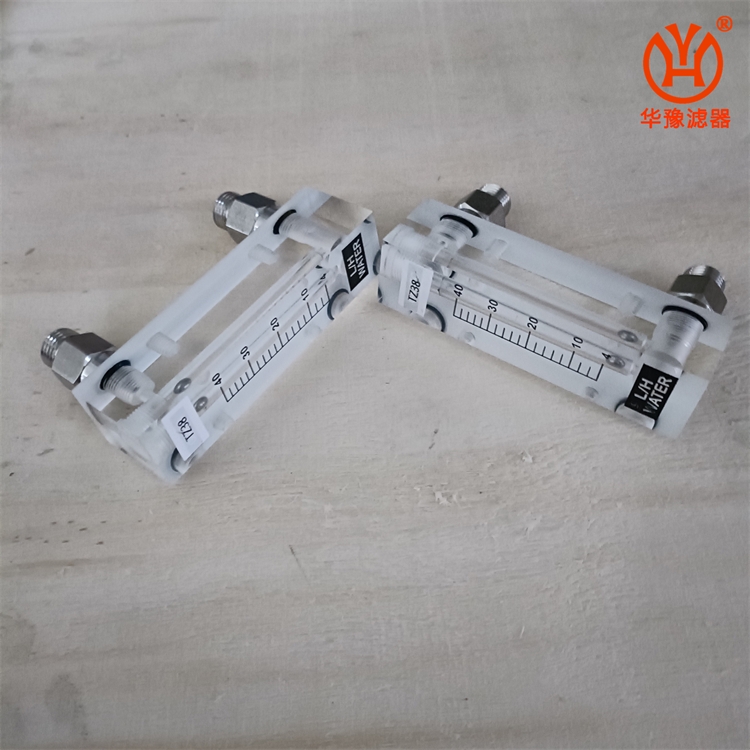

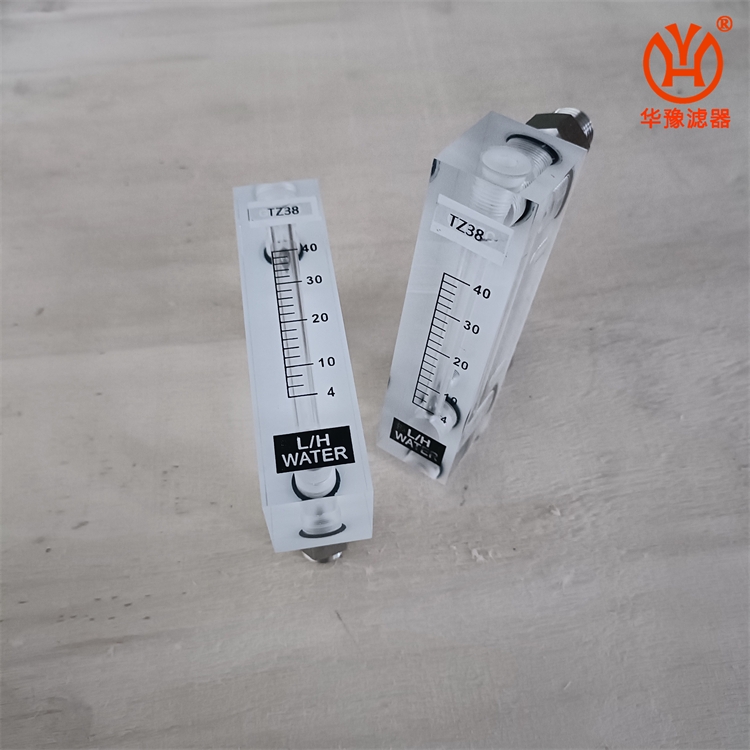

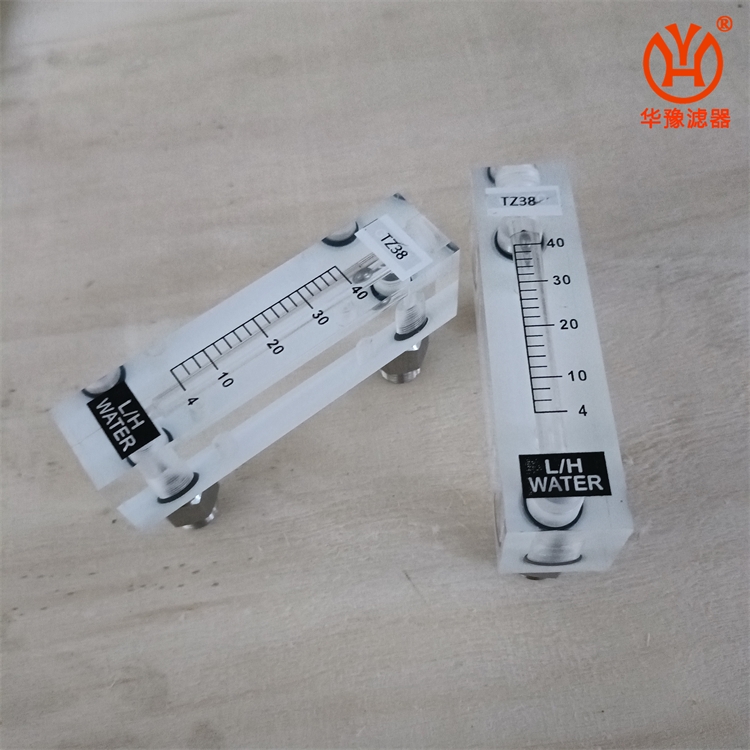

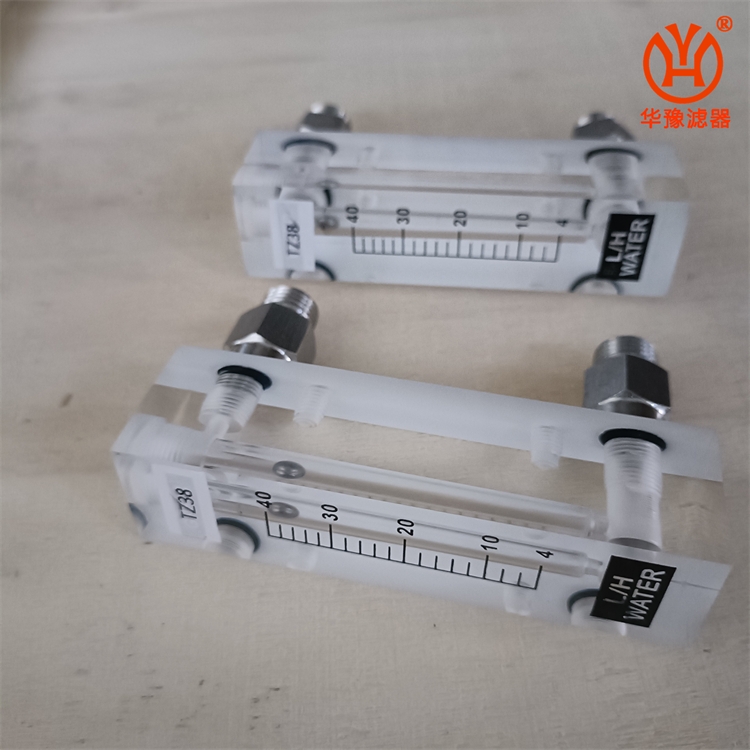

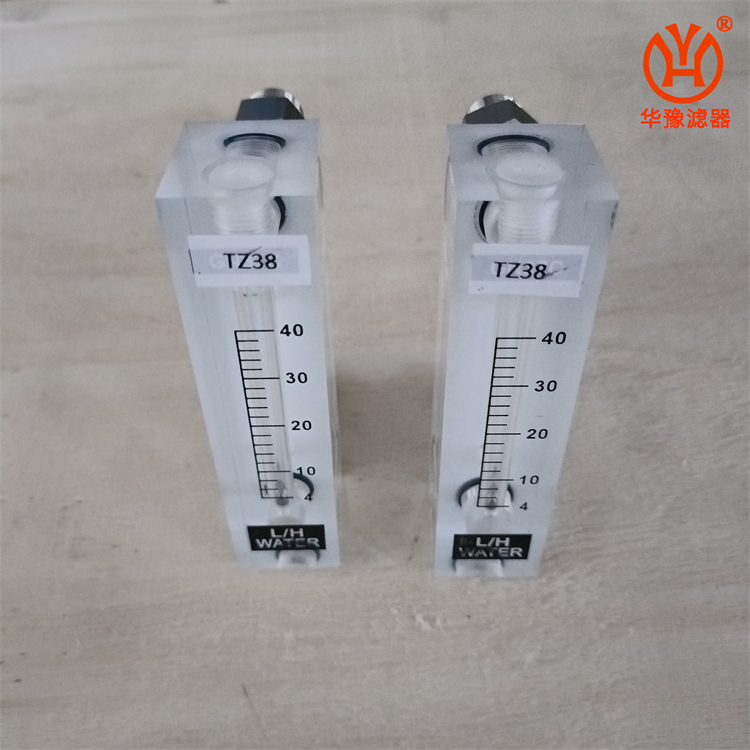

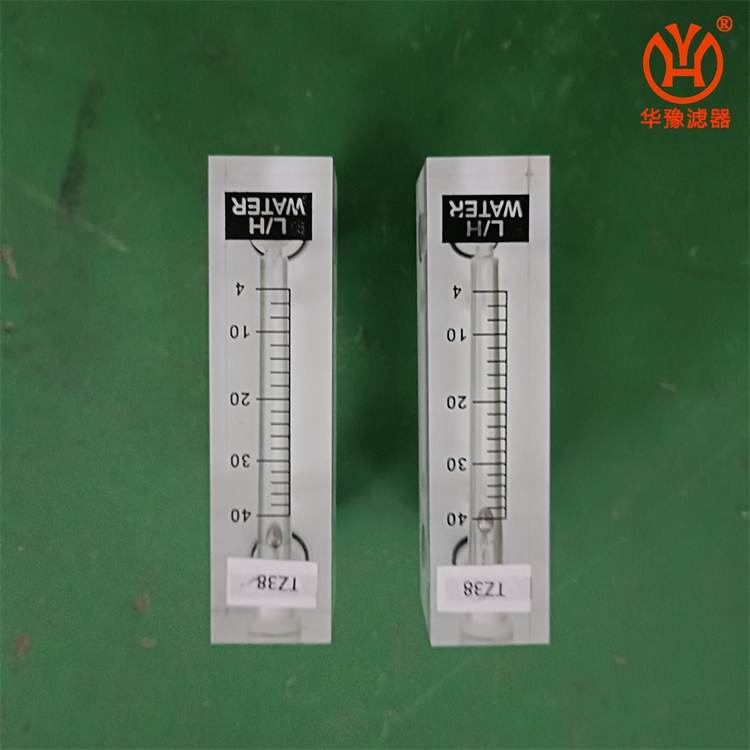

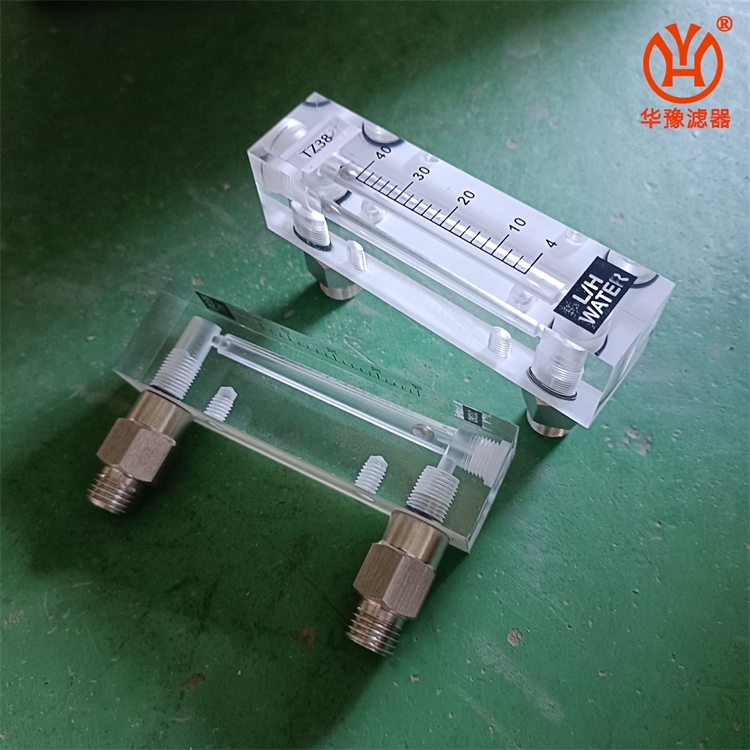

TZ38浮子流量计
浮子流量计流量计GN38,TZ38,是结合水样过滤器使用的配件,是样水降温减压后经过流量计(GN38,TZ38),用于指示任一取样点总流量。
公称压力:1.0MPa
精度:2.5
量程:0~160 l/h
材质:有机玻璃
连接方式: 螺纹连接
接口尺寸M14×1.5
原理和结构
TZ38浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。工作原理,被测流体从下向上经过锥管和浮子形成的环隙时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。
应用范围
TZ38浮子流量计作为直观流动指示或测量精确度要求不高的现场指示仪表,占浮子流量计应用的90%以上,被广泛地用在电力、石化、化工、冶金、医药等流程工业和污水处理等公用事业。有些应用场所只要监测流量不超过或不低于某值即可,例如电缆惰性保护气流量增加说明产生了新的泄漏点。循环冷却和培养槽等水或空气减流断流报警等场所可选用有上限或下限流量报警的玻璃管浮子流量计。
安装方式的选择:

转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度,直接观察管道内流体流量的指示型仪表。用来测量非混浊的液体或气体等单向介质的流量,它较其它仪表方便,直观。
